一、概述
BJ-1型防爆聲光警報系統由防爆轉接器和防爆揚聲器組成，同各類火災報警控制器或其它控制器配合使用，當生產現場發生事故或火災等緊急情況需要發出聲光警報時，火災報警控制器送來的控制信號啟動防爆轉接器的聲光報警電路，由防爆揚聲器發出火警警報聲或故障警報聲（由用戶設置）；由連接到防爆轉接器的火警燈發出閃斷的光警報信號，完成報警目的。也可同手動報警按鈕配合使用,構成簡單的防爆聲光報警系統。系統連接的防爆揚聲器功率之和不能超過30W。
光警報信號為可選項，可根據實際情況進行取舍。
二、防爆聲光警報系統主要技術參數
1．防爆等級： ExdⅡCT6、 ExdⅡBT6
2．電源線：AC220V，50Hz
3．控制線：開關接點或直流電壓或AC220V，50Hz電壓，（由用戶確定）
4．?dāng)U音輸出功率：0～30W（連續可調）。
5．重量：4 ．5 kg（防爆轉接器）；4 ．5 kg（防爆揚聲器）。
三、安裝與布線
1.電源線需接入AC220V，50Hz電源，電源功率≤50 W。
2．控制線為開關接點。
3．防爆轉接器的電源線、控制線和到防爆揚聲器的連線采用Φ8 mm的兩芯電纜，芯線的截面積均≥0．5mm2。防爆轉接器和防爆揚聲器的各進線口均采用封口螺帽鎖緊電纜。
|
|
|

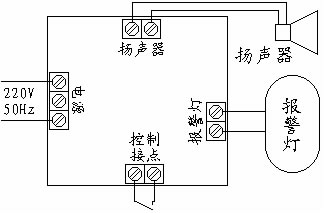

接線圖
|
|
